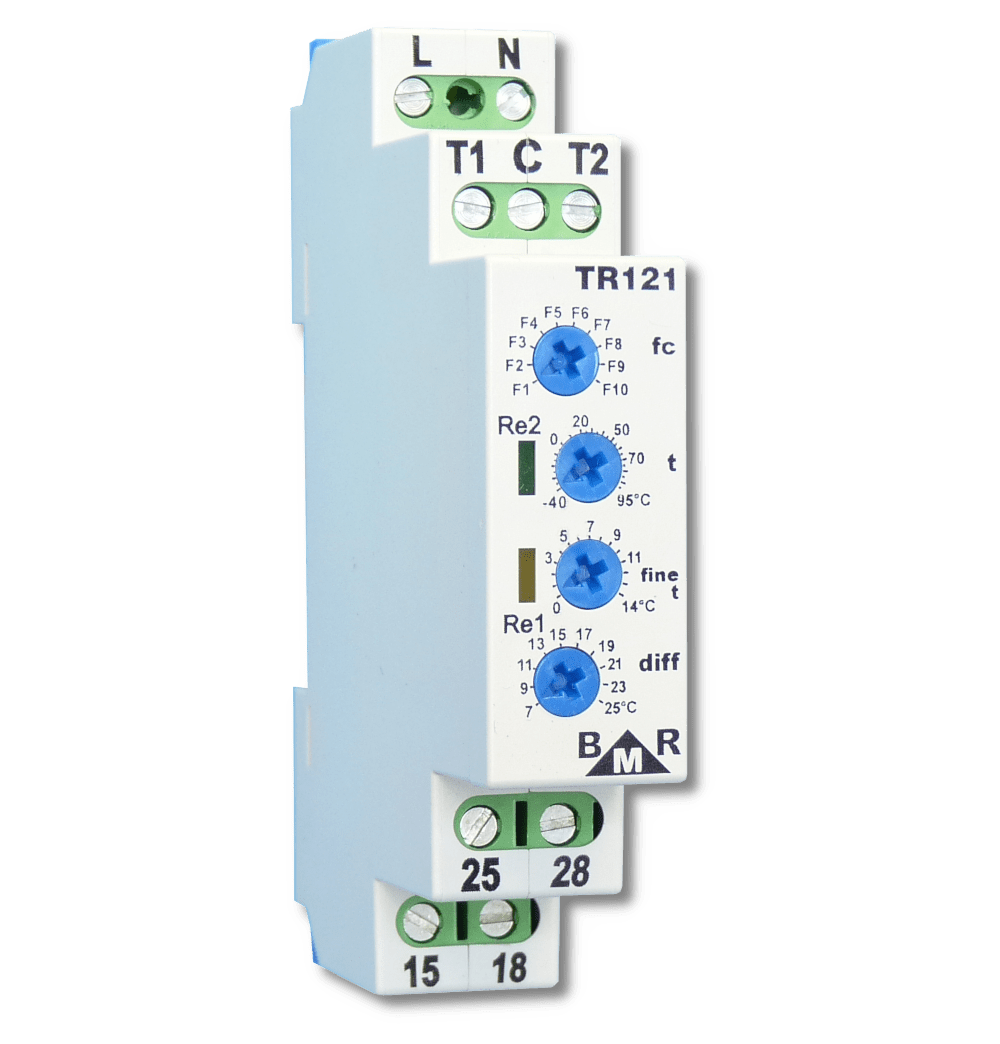

Multifunction differential thermostat TR121
TR121 is multifunction differential thermostat with 6 operation functions and 4 service functions. The relay has two normally open output contacts 16 A. Multifunction differential thermostat TR121 is delivered together with two sensors with cable length 3 meters.
- temperature measuring range -40°C ... 95°C
- temperature difference 7°C ... 25°C
- 6 working and 4 service functions
- 16 A output relay contacts
- small dimension 1-DIN rail module
- relay status LED signalization

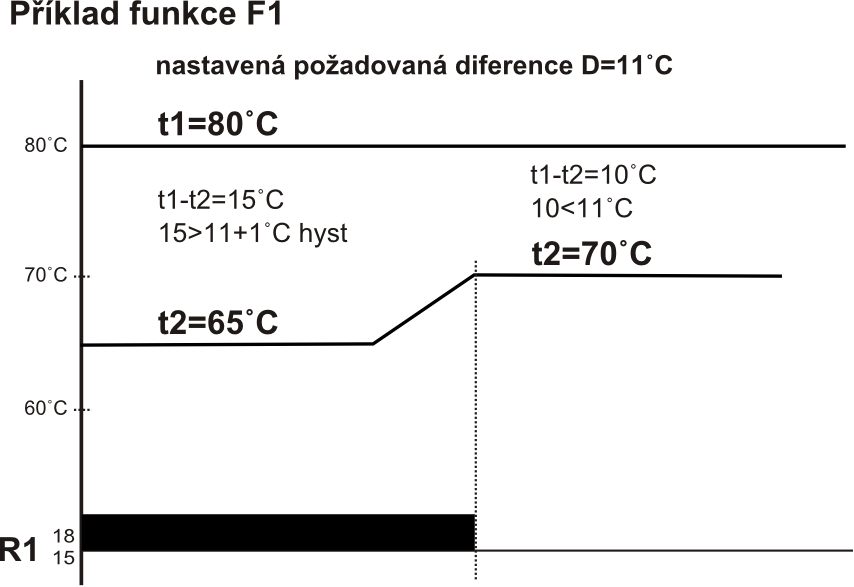

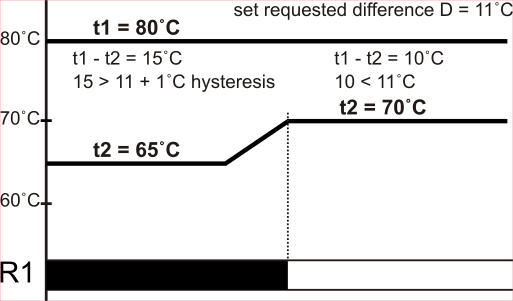

F1 - differential thermostat
<p>If T is set on - 40°C, it is compared only set difference between measured temperatures t1, t2:</p>
<p>t1 - t2 > D + 1°C R1 closed</p>
<p>t1 - t2 < D R1 opened</p>
<p>t2 - t1 >D + 1°C R2 closed</p>
<p>t2 - t1 < D R2 opened</p>
<p>Note: hysteresis is fix 1°C If T is set on different temperature than - 40°C, it is compared measured t2 with temperature T:</p>
<p>t2 > T + 1°C R1 closed</p>
<p>t2 < T R1 opened</p>
<p>Note: hysteresis is fix 1°C</p>

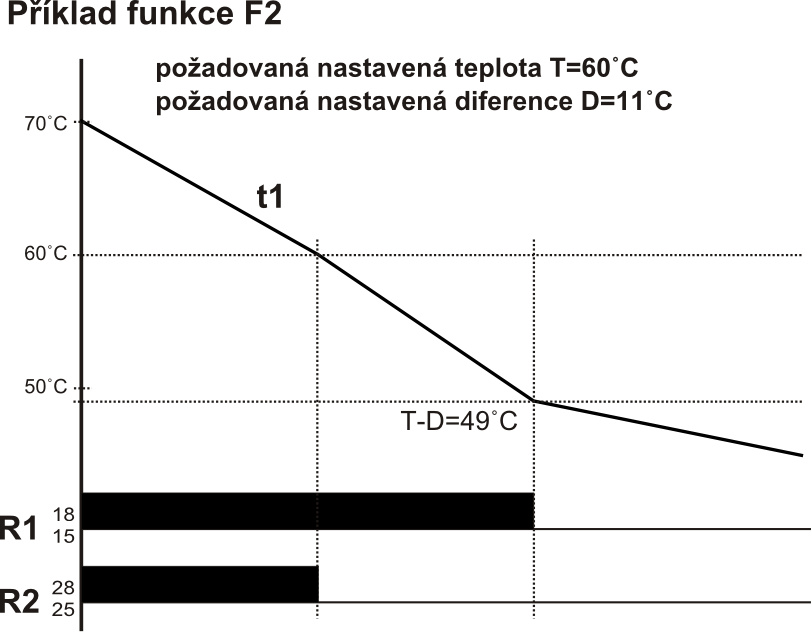

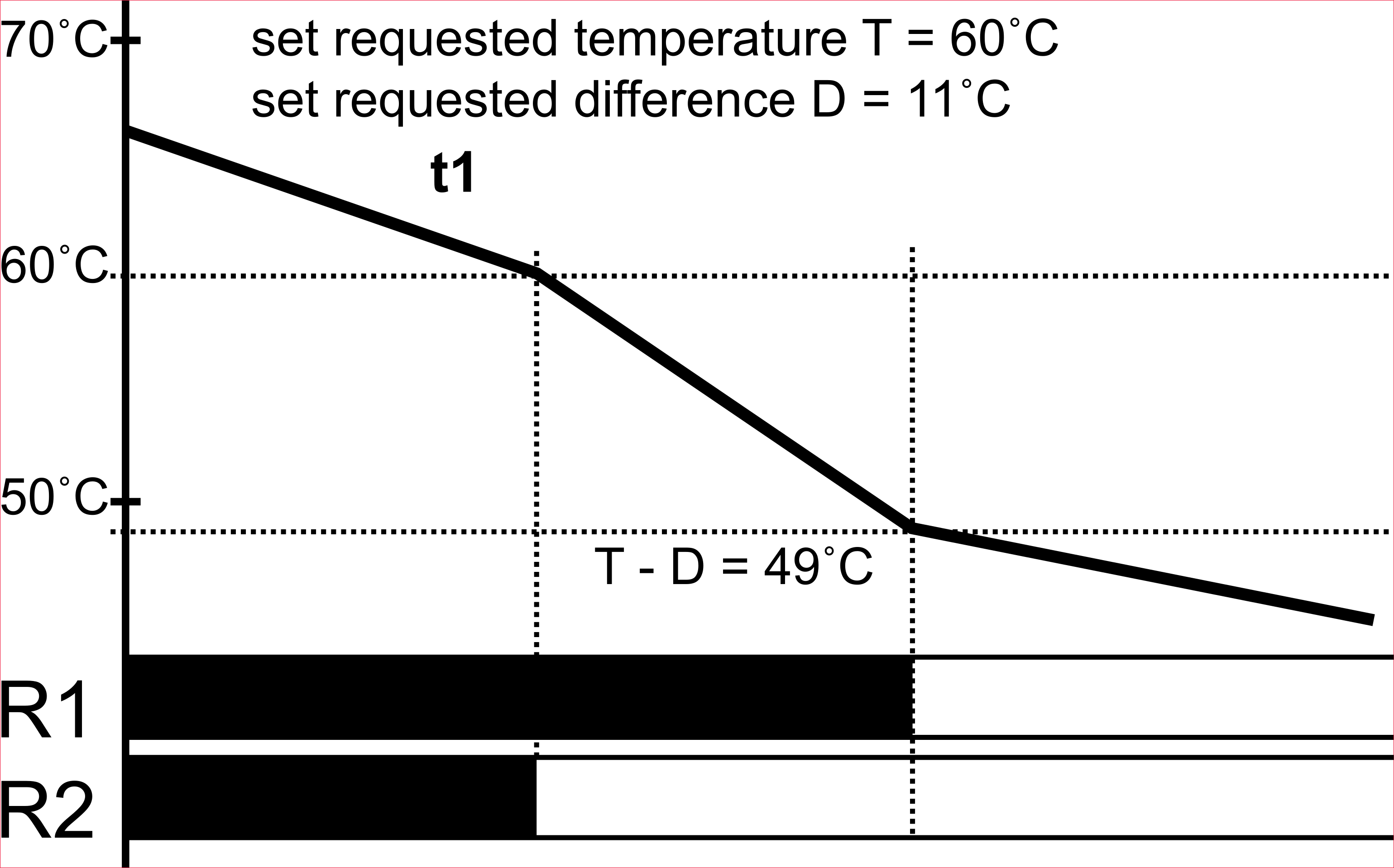

F2 - double stage thermostat 1
Porovnává se pouze měřená teplota t1 s nastavenou referenční T:
t1 > T sepnuto relé R1 a R2
t1 je v pásmu mezi T-D a T sepnuto pouze relé R1
t1 < T-D vypnuto relé R1 a R2
Pozn. Čidlo 2 je nepřipojeno.

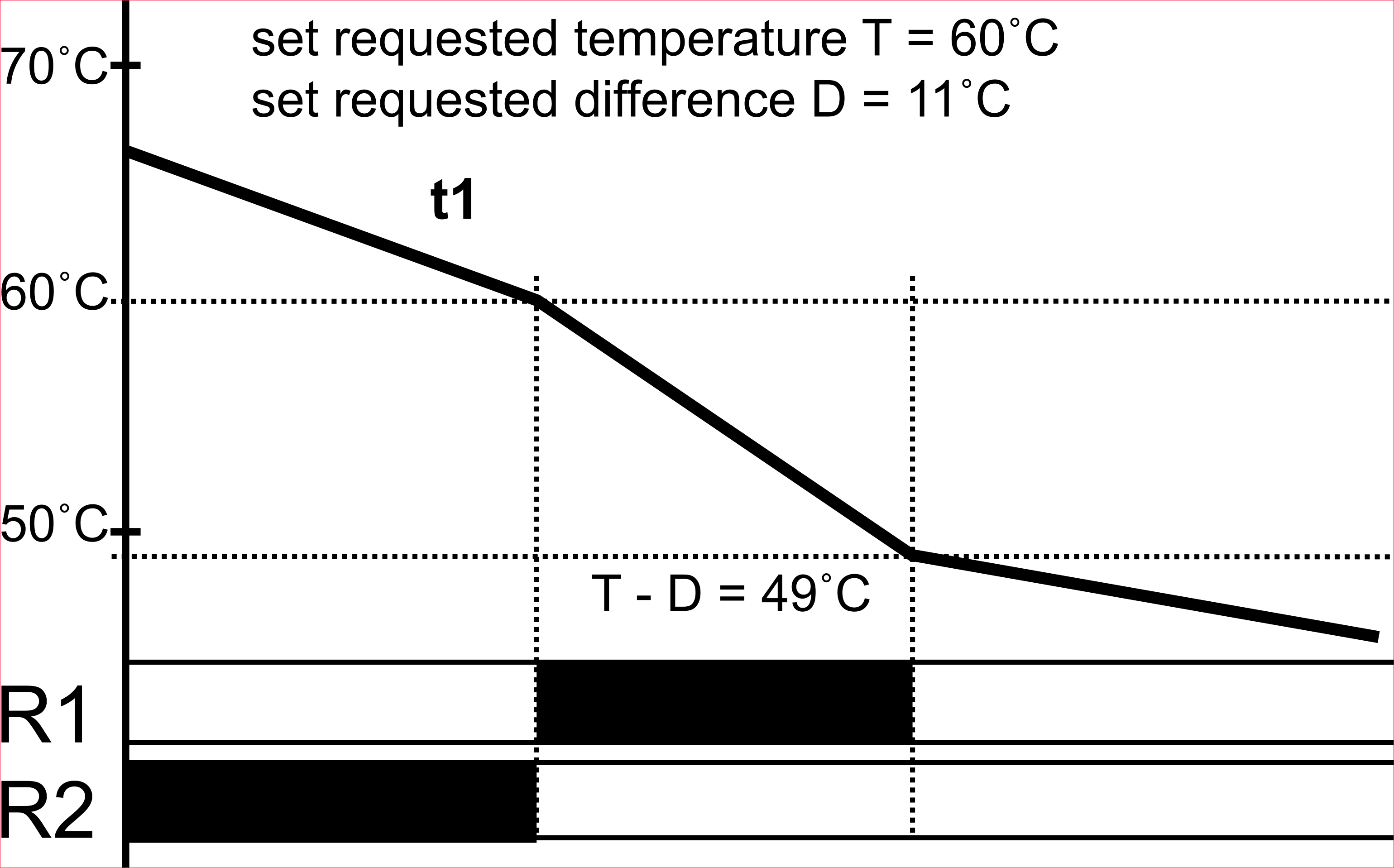

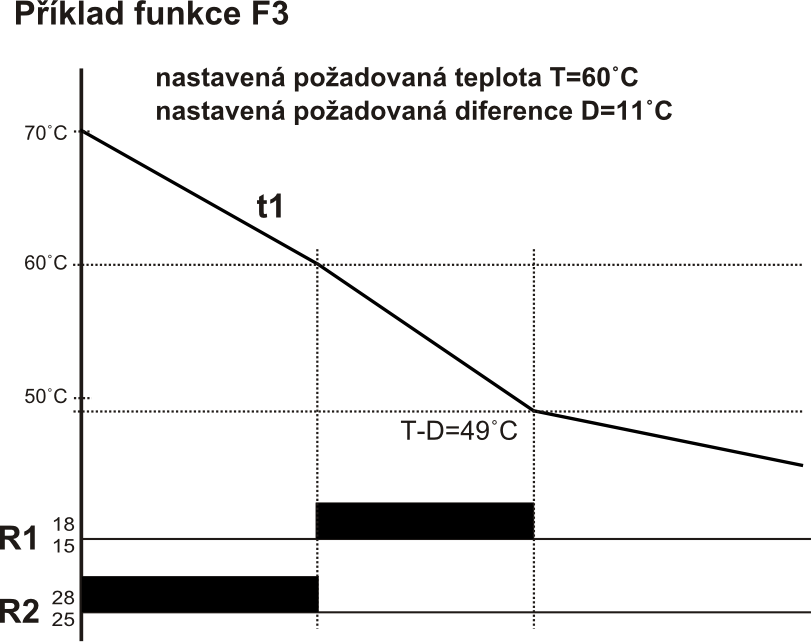

F3 - double stage thermostat 2
Porovnává se pouze měřená teplota t1 s nastavenou referenční T a diferencí D:
t1 > T sepnuto pouze relé R2
t1 je mezi T-D a T sepnuto pouze relé R1
t1 < T-D vypnuto relé R1 a R2
Pozn. Čidlo 2 je nepřipojeno.

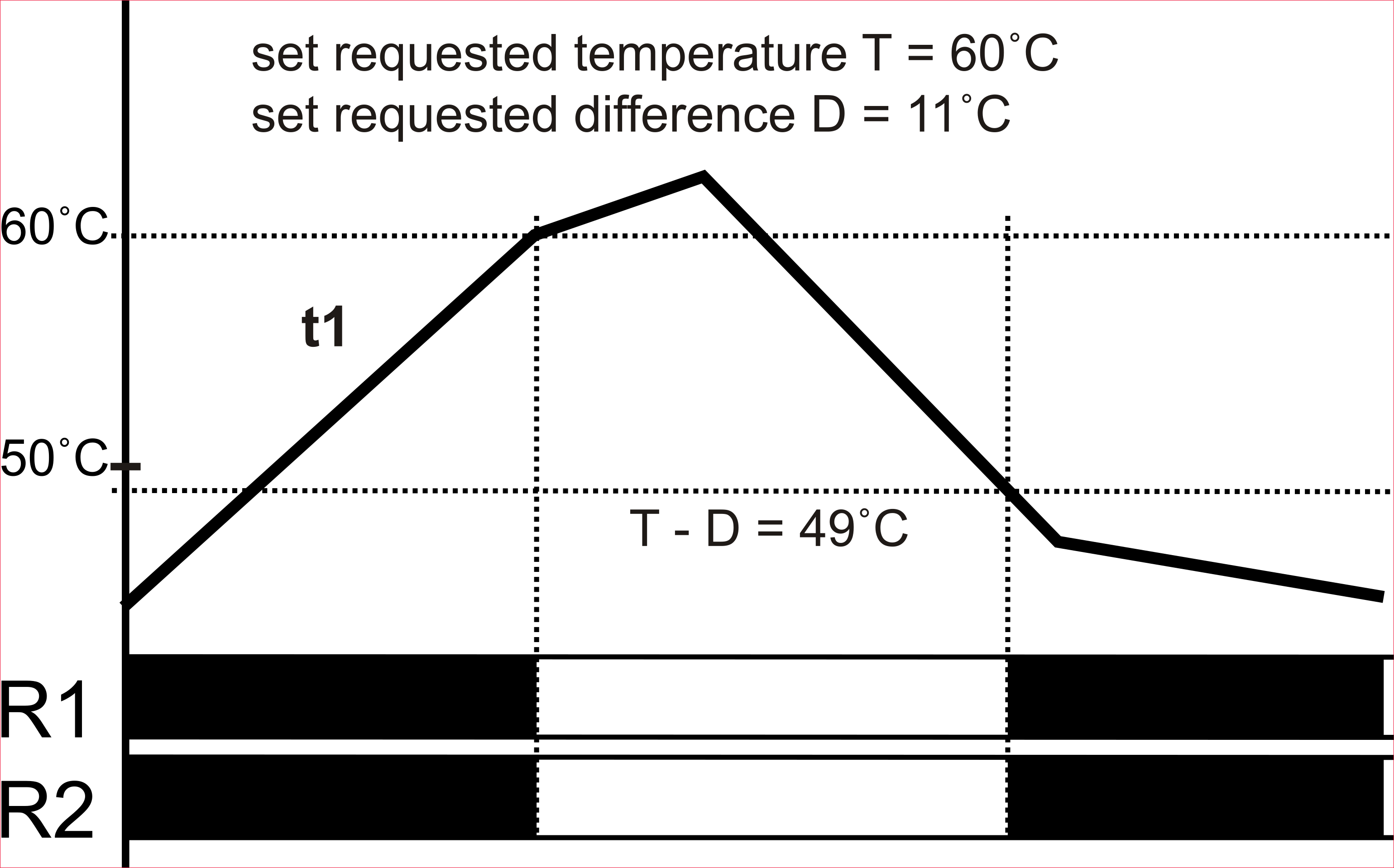

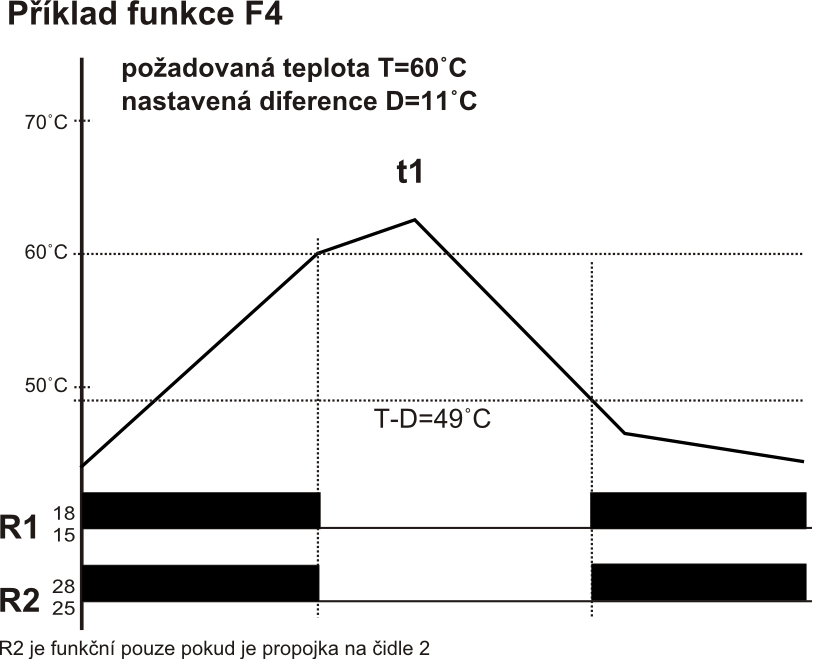

F4 - zone thermostat 1 ch.
Porovnává se pouze měřená teplota t1 s nastavenou referenční T a diferencí D:
t1 < T-D sepne relé R1
t1 > T vypne relé R1
Pozn. Čidlo 2 je nepřipojeno. Pokud je místo čidla 2 propojka, spínají a vypínají obě relé R1,R2.
F5 - zone thermostat 2 ch.
Porovnává se měřená teplota t1 a t2 s nastavenou referenční T a diferencí D.
Čidlo 1 ovládá relé R1. Čidlo 2 ovládá relé R2. Funkce shodná jako F4.
t1 < T-D sepne relé R1
t1 > T vypne relé R1
t2 < T-D sepne relé R2
t2 > T vypne relé R2

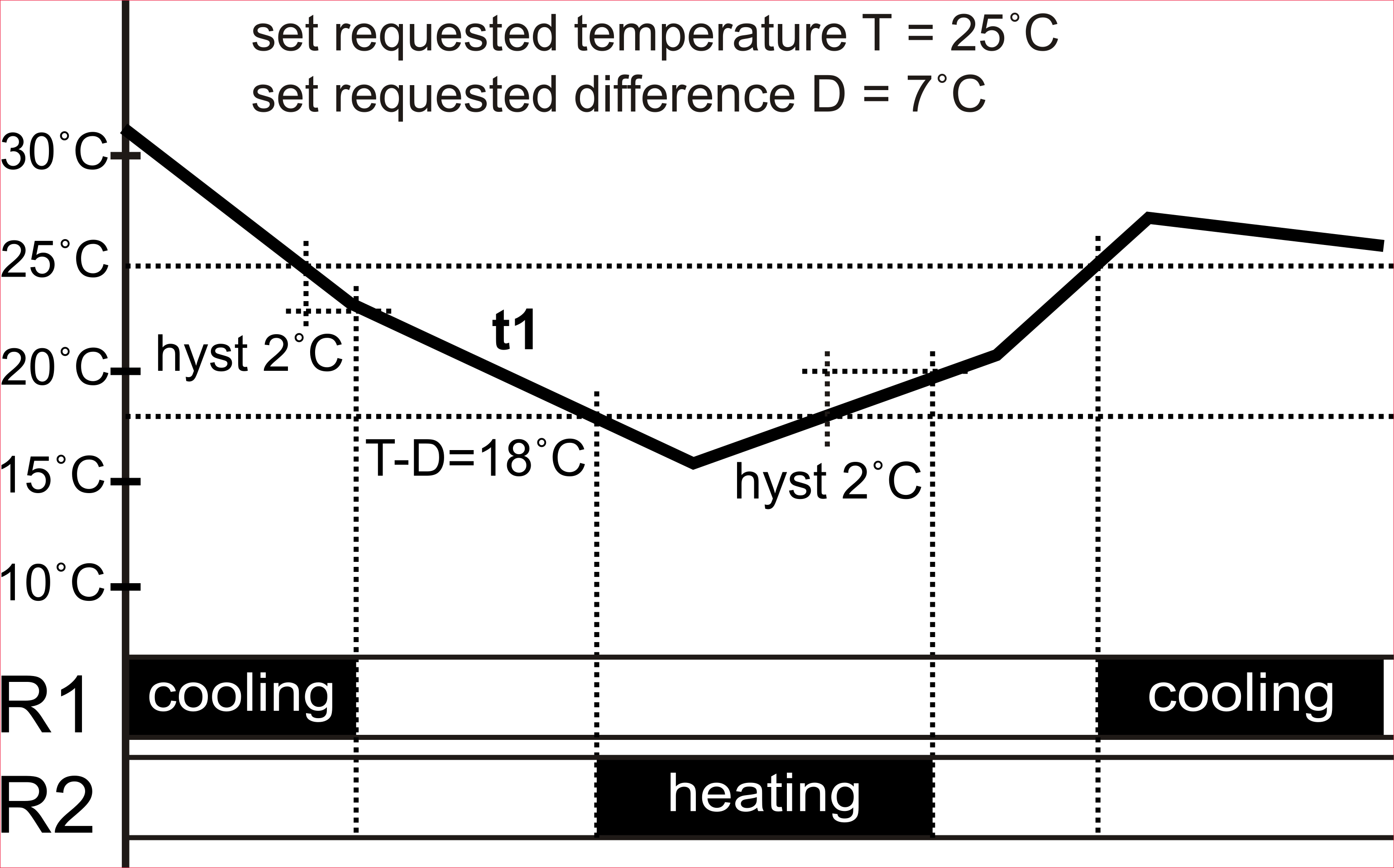

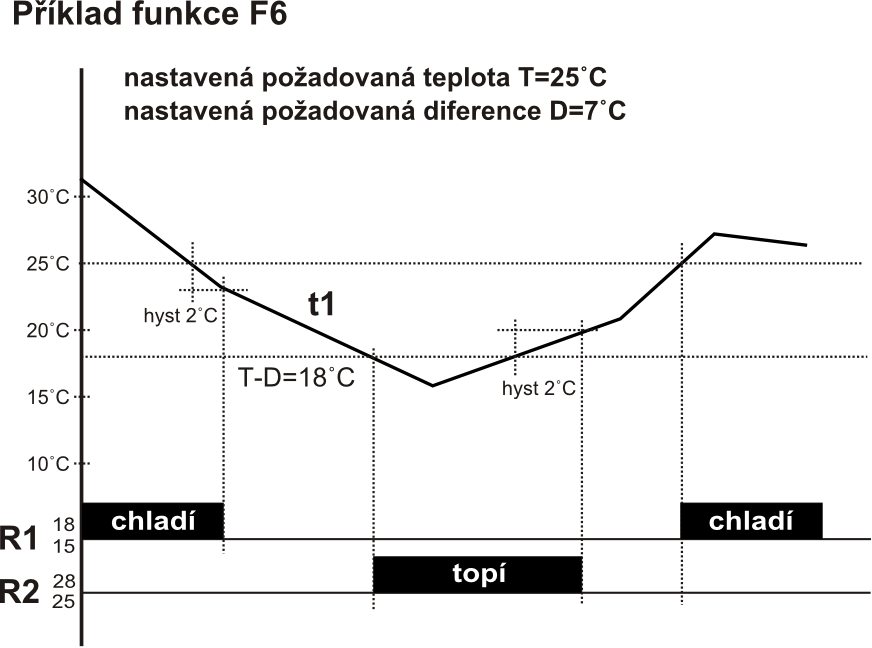

F6 - heating / cooling
Porovnává se pouze měřená teplota t1 s nastavenou referenční T a diferencí D:
t1 > T sepnuto relé R1 (např. chlazení)
t1 < T-2°C vypne relé R1
t1 < T-D sepnuto relé R2 (např. topení)
t1 > T-D+2°C vypne relé R2
t1 je mezi T-D a T vypnuto relé R1 a R2
Pozn. Čidlo 2 je nepřipojeno.
F7 - F10
Servisní funkce pro kontrolu čidel a výstupních relé.
Technical features
| Parameter | Value |
|---|---|
| supply voltage range | 89 ... 264 VAC |
| measuring temperature range | -40°C ... 109°C |
| adjustbale temperature difference | 7°C ... 25°C |
| type of sensor | BMR RT_P, NTC 3k3 |
| self consumption | max. 1.5 VA |
| number and type of contacts | 2 x NO |
| nominal current of output contact | 16 A |
| switching power | max. AC 2000 VA |
| trigger current | 30 A |
| nominal / max switching voltage | 250 VAC / 440 VAC |
| mechanical lifetime | 3 x 106 |
| electrical lifetime | 1 x 104 250 VAC, 8A |
| ambient working temperature | -20 .. +55 °C |
| working position | any |
| mounting | IEC 60715 (DIN 35) |
| protection degree | IP 20 |
| electrical strength | 4 kV |
| maximum input wire diameter | max. 2 x 1.5 mm2; 1 x 2.5 mm2 |
| weight | 85 g |
| dimensions | 90 x 18 x 65 mm |
| related norms | IEC 60255-1 |
